Mezcladores a chorro

Si desea ver un video completo de los mezcladores a chorro en inglés pulse aquí.

Los mezcladores de chorro giratorio de Alfa Laval están especialmente diseñados para cubrir las siguientes aplicaciones.

AplicacionesIM15
-        Mezcla de líquidos (ver video)
-         Dispersión de gases: (ver video)
                 o       Desaireación
                 o       Carbonatación
-         Dispersión de polvo (ver vídeo)
-         Limpieza de tanques  (ver vídeo)
Prestaciones:
-         Mejora de la homogeneización de la mezcla.
-         Simplificación de la instalación necesaria.
-         Aumento de la capacidad de producción.
-         Rápida y eficaz limpieza de los tanques.
-         Menores costes de operación.

 Aplicaciones industriales:
-        En la industria de bebidas carbónicas
-        En la industria cervecera
-        En la industria láctea y derivados
-        En la mezcla de bebidas espirituosas
-        En la industria del vino
-        Desaireación de agua
-        Desaireación de aceite comestible
-        En la industria del huevo






Mezclador de chorro giratotio IM 10


El mezclador de chorro giratorio patentado IM 10 permite hacer mezclas en depósitos de manera rápida, eficaz e hidráulicamente equilibrada. También se puede utilizar para dispersar gases y es la máquina de limpieza CIP de depósitos más eficaz del mercado.IM10 bl

Aplicaciones
IM 10 se suele utilizar en depósitos de procesamiento y almacenamiento con un volumen de 1-10 m3 de diferentes industrias (alimentaria, cerveza y bebidas, biotecnológica/farmacéutica, química, etc.) donde la mezcla de líquidos y/o la dispersión de gases son cuestiones esenciales. IM 10 sólo debe utilizarse con líquidos que no contengan partículas fibrosas o abrasivas.

Funcionamiento
El líquido que vaya a mezclarse se hará circular por medio de una bomba desde el depósito al IM 10, que se colocará bajo la superficie del líquido. El flujo de líquido se utilizará para accionar un sistema de  engranajes que hará que las boquillas de IM 10 giren en torno a los ejes horizontal y vertical.
Al mezclar volúmenes pequeños con un gran volumen de líquido, IM 10 será más eficaz si el líquido que vaya a mezclarse con el gran volumen de líquido se añade en el bucle de recirculación, en el lado de aspiración de la bomba. En aplicaciones de dispersión de gas, el gas se añade en el lado de presión de la bomba.
Se puede instalar un intercambiador de calor en el bucle de recirculación, con lo que se consigue un alto nivel de eficacia en la transferencia de calor y el control de la temperatura.

 Si desea el catálogo en PDF de la Rotary Jet Mixer IM 10 pinche aquí.



Mezclador de chorro giratorio IM15

IM 15 se suele utilizar en depósitos de procesamiento y almacenamiento con un volumen de 2-100 m3 de diferentes industrias (alimentaria, cerveza y bebidas, biotecnológica/farmacéutica, química, etc.) donde la mezcla de líquidos y/o la dispersión de gases y polvo son cuestiones esenciales.IM15

Funcionamiento

El líquido que vaya a mezclarse se hará circular por medio de una bomba desde el depósito al IM 15, que se colocará bajo la superficie del líquido. El flujo de líquido se utilizará para accionar un sistema de engranajes que hará que las boquillas del IM 15 giren en torno a los ejes horizontal y vertical.
Al mezclar volúmenes pequeños con un gran volumen de líquido, el IM 15 será más eficaz si el líquido que vaya a mezclarse con el gran volumen de líquido se añade en el bucle de recirculación, en el lado de aspiración de la bomba.
También la dispersión de polvo resulta más eficaz si el polvo se añade en el bucle utilizando, p. ej., un mezclador de polvo.
En aplicaciones de dispersión de gas, el gas se añade en el extremo de presión de la bomba.
Se puede instalar un intercambiador de calor en el bucle de recirculación, con lo que se consigue un alto nivel de eficacia en la transferencia de calor y el control de la temperatura.



Si desea el catálogo en PDF de la Rotary Jet Mixer IsoMix 15 pinche aquí.



Mezclador de chorro giratorio IM 20


El mezclador de chorro giratorio patentado IM 20 permite hacer mezclas en depósitos de manera rápida, eficaz e hidráulicamente equilibrada. También se puede utilizar para dispersar gases y polvo, y es la máquina de limpieza CIP de depósitos más eficaz del mercado.

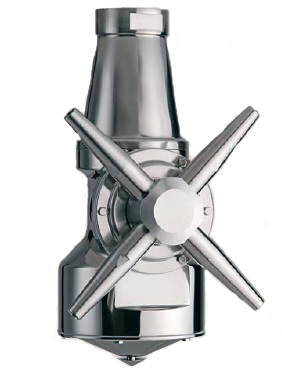

 IM 20

Aplicaciones
IM 20 se suele utilizar en depósitos de procesamiento y almacenamiento con un volumen de 5-200 m3 de diferentes industrias (alimentaria, cerveza y bebidas, biotecnológica/farmacéutica, química, etc.) donde la mezcla de líquidos y/o la dispersión de gases y polvo son cuestiones esenciales.


Funcionamiento
El líquido que vaya a mezclarse se hará circular por medio de una bomba desde el depósito al IM 20, que se colocará bajo la superficie del líquido. El flujo de líquido se utilizará para accionar un sistema de engranajes que hará que las boquillas del IM 20 giren en torno a los ejes horizontal y vertical.
Al mezclar volúmenes pequeños con un gran volumen de líquido, el IM 20 será más eficaz si el líquido que vaya a mezclarse con el gran volumen de líquido se añade en el bucle de recirculación, en el lado de aspiración de la bomba. También la dispersión de polvo resulta más eficaz si el polvo se añade en el bucle utilizando, p. ej., un mezclador de polvo. En aplicaciones de dispersión de gas, el gas se añade en el extremo de presión de la bomba.
Se puede instalar un intercambiador de calor en el bucle de recirculación, con lo que se consigue un alto nivel de eficacia en la transferencia de calor y el control de la temperatura.

Si desea el catálogo en PDF de la Rotary Jet Mixer IsoMix 20 pinche aquí.

Mezclador de chorro giratorio IM 25

El mezclador de chorro giratorio patentado IM 25 permite hacer mezclas en depósitos de manera rápida, eficaz e hidráulicamente equilibrada. También se puede utilizar para dispersar gases y polvo, y
es la máquina de limpieza CIP de depósitos más eficaz del mercado.

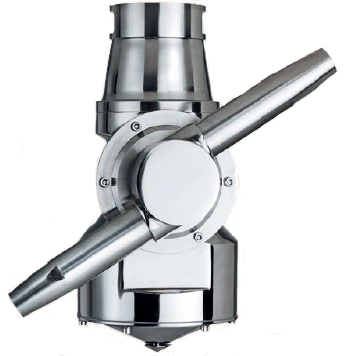

IM25 bl
Aplicaciones
El IM 25 se suele utilizar en depósitos de procesamiento y almacenamiento con un volumen de 10-1000 m3 de diferentes industrias (alimentaria, cerveza y bebidas, biotecnológica/farmacéutica, química, etc.) donde la mezcla de líquidos y/o la dispersión de gases y polvo son cuestiones esenciales.

Funcionamiento
El líquido que vaya a mezclarse se hará circular por medio de una bomba desde el depósito al IM 25, que se colocará bajo la superficie del líquido. El flujo de líquido se utilizará para accionar un sistema de engranajes que hará que las boquillas del IM 25 giren en torno a los ejes horizontal y vertical. Al mezclar volúmenes pequeños con un gran volumen de líquido, el IM 25 será más eficaz si el líquido que vaya a mezclarse con el gran volumen de líquido se añade en el bucle de recirculación, en el lado de aspiración de la bomba.
También la dispersión de polvo resulta más eficaz si el polvo se añade en el bucle utilizando, p. ej., un mezclador de polvo.
En las aplicaciones de dispersión de gas, el gas se añade en el lado de presión de la bomba. Se puede instalar un intercambiador de calor en el bucle de recirculación, con lo que se consigue un alto nivel de eficacia en la transferencia de calor y el control de la temperatura.

Ventajas
El uso del mezclador de chorro giratorio IM 25 permite realizar tareasde mezclado en un sistema sanitario de manera rápida y eficaz y con una modesta inversión. En los sistemas tradicionales que utilizan
mezcladoras con hélice, un eje giratorio penetra en la pared del depósito y se instalan un cierre mecánico y una caja de engranajes.
Con la tecnología de mezclador de chorro giratorio, se eliminan el eje, el cierre y la caja de engranajes y se consigue un diseño más higiénico. Con la tecnología de mezclador de chorro giratorio, se consigue una
buena capacidad de mezcla sin utilizar deflectores.
La tecnología de mezclador de chorro giratorio también se puede utilizar para la dispersión de gas y dispersión/disolución de polvo.
El IM 25 sirve, además, como un eficaz sistema de limpieza CIP cuando el depósito está vacío. Así se ahorra líquido, productos químicos y energía en comparación con los sistemas CIP de bola de rociado fija.
Aprobado por ATEX, categoría 1 para su instalación en zona 0/20


Si desea el catálogo de la Rotary Jet Mixer IsoMix 25 pinche aquí.
