Bola Rociadora SaniMidget
La bola rociadora Sani Midget genera un abanico rotatorio de limpieza, utiliza bajos volúmenes de líquido y bajas presiones. Se puede utilizar en limpiezas automáticas de tanques de pequeño tamaño con mayor eficiencia y en sustitución de las bolas fijas tradicionales, también se puede usar en la limpieza de tanques por métodos manuales.
Aplicaciones
Empresas con elevados requisitos higiénicos o sin ellos se pueden beneficiar del uso de los equipos Sani Midget cuando tienen que limpiar tanques y cisternas con volúmenes comprendidos entre 0,1 y 10 m3 .
Operación
El fiujo de los agentes de limpieza, provoca una rotación del cuerpo del sistema de limpieza con lo que se obtiene un impacto sobre el tanque en forma de torbellino. Se dispone de tres formas diferentes de bola, con lo que podemos proporcionar tres modos de barrido diferentes 360°, 270° y 180° con lo que nos podemos permitirla limpieza de cualquier diseño de tanque.
Opciones
Se pueden suministrar ejecuciones especiales en las que la mayoría de los detalles son proporcionados a petición del cliente. Por ejemplo conexiones clamp, hastelloy, y montaje en posiciones horizontales.
Sistema de Calidad
Los equipos de limpieza Toftejorg para tanques se manufacturan de acuerdo con la Norma Internacional de Estándard de Calidad ISO 9001.
Especificaciones
Materiales
Conexión: SAF 2205 (1.4462/UNS 31803)
Rodamientos: AISI 316 (1.4401)
Resto: AISI 316L (1.4404)
Peso
- Roscado y con clip: 0,30 kgs
- Soldado: 0,55/0,90 kgs
Lubricación: Auto-lubricado, por medio de la solución de limpieza empleada.
Presión de trabajo 1 - 3 bar
Presión recomendada 2 bar
Máxima temperatura de trabajo 95° C
Máxima temperatura ambiente 140° C
Máximo alcance de rociado Max. 3 m
Máximo alcance efectivo Max. efectivo 1,4 m
Conexión estándard 3/4" BSP ó NPT-roscado, por medio de clip o soldado a la tubería.
Si desea el catálogo PDF ACROBAT de la Bola Rociadora SaniMidget pinche aquí.
Bola rociadora retráctil SaniMidget Retractor

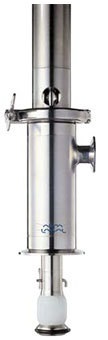

El Retractor Toftejorg SaniMidget es una versión retráctil de la bola rociadora SaniMidget . El equipo de limpieza se recoge automaticamente y se aisla del contacto con el tanque una vez que el ciclo de limpieza ha concluido. Los componentes de la máquina que esten en contacto con el fluido o el producto están diseñados para su autolimpieza.
Aplicaciones
El Retractor Toftejorg SaniMidget está diseñado para tanques y depósitos cuyos elementos interiores dificultan la instalación de equipos de limpieza fijos, y su capacidad se encuentra entre 0.1 m3 y 10 m3.
Operación
Operación
El Retractor Toftejorg SaniMidget se encuentra disponible con dos estilos de mecanismos de retracción: El mecanismo de transmisión neumática que utiliza la presión del aire para extender y retraer el cabezal de limpieza, y el mecanismo de transmisión de medios que utiliza la presión del medio de limpieza para extender el cabezal de limpieza y un resorte incorporado para retraerlo. Los medios accionan el cabezal limpiador y éste comienza a girar tras la aplicación del flujo de los medios, creando ventilación de fluido en un patrón en espiral.
El patrón de distribución del cabezal limpiador produce un impacto vibrante y un flujo en cascada que cubren todas las superficies internas del depósito.
El patrón de distribución del cabezal limpiador produce un impacto vibrante y un flujo en cascada que cubren todas las superficies internas del depósito.
Zona de barrido
270º hacia arriba
Opciones
El Retractor Toftejorg SaniMidget se encuentra disponible en tres longitudes de recorrido: 100 mm, 150 mm y 250 mm, tanto en versiones de transmisión neumática, como de transmisión por medios. Como documentación estándar, puede suministrarse con una "Declaración de conformidad" de las especificaciones del material
Calidad
El retractor Toftejorg SaniMidget está diseñado de acuerdo a 3A Sanitary Standarrds N78-00 y fabricado de acuerdo con la Norma Internacional de Estándard de Calidad ISO 9001. Materiales Área con producto:...1.4404 (316L), PEEK Área sin producto:.....1.4301 (304), POM Sellado:EPDM Polímeros FDA-aprobado 21 CFR § 177
Acabado de la superficie: Superficies en contacto con el producto: Ra=0,8 µm
Lubricante: Lubricado automático con los medios de limpieza
Presión de funcionamiento: 2 -5 bares
Presión recomendada: 2 -4 bares
Presión de suministro del aire: 2 -5 bares
Calidad del aire: . Limpio, filtradomáx. 40 µm. Seco, punto de rocío máx.10°
Temperatura de funcionamiento máx.: 95 °C
Temperatura ambiente máx.: 150 °C
Radio de humectación: . Máx. 3,5m
Radio de limpieza de impacto: Máx. efectivo 1,7m
Materiales
Área en contacto con producto:...1.4404 (316L), PEEK
Área sin contacto con producto:.....1.4301 (304), POM
Sellado:......................EPDM Polímeros FDA-aprobado 21 CFR § 177
Si desea el catálogo PDF ACROBAT de la Bola Rociadora SaniMidget Retractor pinche aquí.
Cabezal de rociado giratorio SaniMidget SB/3-A
El cabezal de rociado giratorio Alfa Laval Toftejorg SaniMidget SB/3-Atiene un diseño único en términos de autolimpieza, autodrenaje y facilidad de inspección. Su novedoso conjunto de presilla (pendientede patente) facilita las tareas de instalación, desmontado e inspecciónsin comprometer por ello la facilidad de limpieza o drenaje. SaniMidgetSB/3-A representa una eficaz alternativa a las bolas de rociadoestáticas tradicionales, puesto que utiliza impacto líquido en toda la superficie del depósito dentro de un radio ascendente de 270 °, todoello, con valores bajos de caudal y presión.También se ofrecen planos de instalación y tamaño/selección.
Principios de funcionamiento
El flujo de los medios de limpieza hace que SaniMidget SB/3-A gire y que los chorros de agua en forma de abanico tracen un patrón en espiral por todo el perímetro expuesto del patrón de rociado. De estemodo, se produce un impacto vibrante dentro de un radio ascendente de 270 °, así como un flujo dinámico en cascada que cubre todas las superficies interiores del depósito o reactor. SaniMidget SB/3-Ase ha diseñado de acuerdo con las directrices EHEDG y GMP y eldiseño cumple con los requisitos de las normas 3-A.** La opción de autolimpieza es posible gracias al diseño exclusivo, que incluye lalimpieza de la tubería descendente. El dispositivo es autodrenante.
El flujo de los medios de limpieza hace que SaniMidget SB/3-A gire y que los chorros de agua en forma de abanico tracen un patrón en espiral por todo el perímetro expuesto del patrón de rociado. De estemodo, se produce un impacto vibrante dentro de un radio ascendente de 270 °, así como un flujo dinámico en cascada que cubre todas las superficies interiores del depósito o reactor. SaniMidget SB/3-Ase ha diseñado de acuerdo con las directrices EHEDG y GMP y eldiseño cumple con los requisitos de las normas 3-A.** La opción de autolimpieza es posible gracias al diseño exclusivo, que incluye lalimpieza de la tubería descendente. El dispositivo es autodrenante.
Diseño estándar
SaniMidget SB/3-A se puede entregar con certificados 3.1 para laspiezas metálicas y certificados de conformidad con normativa 3-A*** para la pieza de plástico. SaniMidget SB/UltraPure también estádisponible con documentación de habilitación Q-doc.
SaniMidget SB/3-A se puede entregar con certificados 3.1 para laspiezas metálicas y certificados de conformidad con normativa 3-A*** para la pieza de plástico. SaniMidget SB/UltraPure también estádisponible con documentación de habilitación Q-doc.
*** = el material cumple con la normativa de la FDA (CFR),título 21.
Materiales
Piezas metálicas: . . . . . . . . . . . . . .AISI 316L (UNS S31603)
Piezas no metálicas: . . . . . . . . . . . . .PEEK 450G
Opciones de presilla
Presilla de fácil acoplamiento y desacoplamiento (ø4,0 mm)
Piezas metálicas: . . . . . . . . . . . . . .AISI 316L (UNS S31603)
Piezas no metálicas: . . . . . . . . . . . . .PEEK 450G
Opciones de presilla
Presilla de fácil acoplamiento y desacoplamiento (ø4,0 mm)
